فهم الأساس: ما هما النوعان الأساسيان من نوابض تعليق السيارات؟

ال نوعين أساسيين من نوابض تعليق السيارات هي نوابض لولبية و ينابيع الأوراق . يمثل هذان المكونان التكنولوجيا الأساسية المستخدمة لدعم وزن السيارة وامتصاص صدمات الطريق عبر الغالبية العظمى من تصميمات السيارات الحديثة والكلاسيكية. في حين توجد أنظمة أخرى مثل النوابض الهوائية أو قضبان الالتواء، تظل اختلافات الملف والأوراق هي معايير الصناعة نظرًا لموثوقيتها وفعاليتها من حيث التكلفة والأداء المثبت على مدار عقود من التطور الهندسي.

ال Role of Coil Springs in Modern Automotive Engineering

نوابض لولبية هي the most prevalent type of suspension spring found in modern passenger cars, providing a balance of compact design and excellent ride comfort. By utilizing a heavy-duty steel wire wound into a helical shape, these springs compress and expand to manage the vertical movement of the wheels.

ال mechanical principle behind a coil spring is based on التواء . عندما ينضغط الزنبرك، فإن السلك نفسه يلتوي فعليًا، ويخزن الطاقة التي يتم تحريرها بعد ذلك لدفع العجلة مرة أخرى نحو الأرض. يسمح هذا التصميم بقدر كبير من السفر ضمن مساحة عمودية صغيرة نسبيًا، مما يجعله مثاليًا لأنظمة التعليق المستقلة.

مزايا أنظمة النوابض اللولبية

ال primary advantage of نوابض لولبية هي قدرتهم على تقديم الانضباطي للغاية معدل الربيع مما يؤثر بشكل مباشر على خصائص التعامل مع السيارة. يمكن للمهندسين تغيير سمك السلك، وقطر الملف، وعدد اللفات لخلق قيادة ناعمة ومريحة أو أداء رياضي قوي.

• درجة عالية من المرونة في هندسة التعليق تصميم.
• انخفاض الوزن مقارنة بالبدائل التقليدية للخدمة الشاقة.
• التوافق مع تبختر ماكفرسون و multi-link suspension setups.
• معدلات الضغط الخطية أو التدريجية تعتمد على تباعد الملف.

ال Enduring Utility of Leaf Springs in Heavy-Duty Vehicles

ينابيع الأوراق هي one of the oldest forms of vehicle suspension, consisting of several layers of flexible steel strips (leaves) stacked together to act as a single unit. This type of spring is primarily utilized in rear suspensions for pickup trucks, vans, and heavy-duty commercial vehicles because of its exceptional القدرة على حمل الحمولة .

على عكس النوابض اللولبية، ينابيع الأوراق تخدم غرضًا مزدوجًا: فهي تعمل كعضو تخميد ورابط هيكلي. نظرًا لأنها مثبتة مباشرة بهيكل السيارة والمحور، فإنها تساعد في تحديد موقع المحور دون الحاجة إلى أذرع تحكم إضافية، مما يبسط بنية التعليق الشاملة للتطبيقات القاسية.

خصائص تصميم أوراق الربيع

حديث ينابيع الأوراق تأتي عمومًا في شكلين مختلفين: متعدد الأوراق وأحادية الورقة. تستخدم الأنظمة متعددة الأوراق عدة طبقات بأطوال متفاوتة لتوفير مقاومة تدريجية - فكلما تمت إضافة المزيد من الوزن، يتم تعشيق المزيد من الأوراق لدعم الحمل.

• توزيع متفوق ل إجهاد الهيكل عبر مساحة أوسع من الإطار.
• تصميم مبسط يقلل من عدد الأجزاء المتحركة في مجموعة المحور الخلفي.
• متانة عالية في ظل ظروف الوزن القاسية وبيئات الطرق الوعرة.
• سهولة الإصلاح والاستبدال في إعدادات الأسطول التجاري.

تحليل مقارن: نوابض لولبية مقابل نوابض ورقية

الاختيار بين نوابض لولبية و ينابيع الأوراق يعتمد كليًا على الاستخدام المقصود للسيارة والتوازن المطلوب بين الراحة والمنفعة. في حين تهيمن النوابض اللولبية على سوق السيارات الاستهلاكية بسبب قيادتها السلسة، تظل النوابض الورقية ملكًا للقطاعات الصناعية وقطاعات النقل.

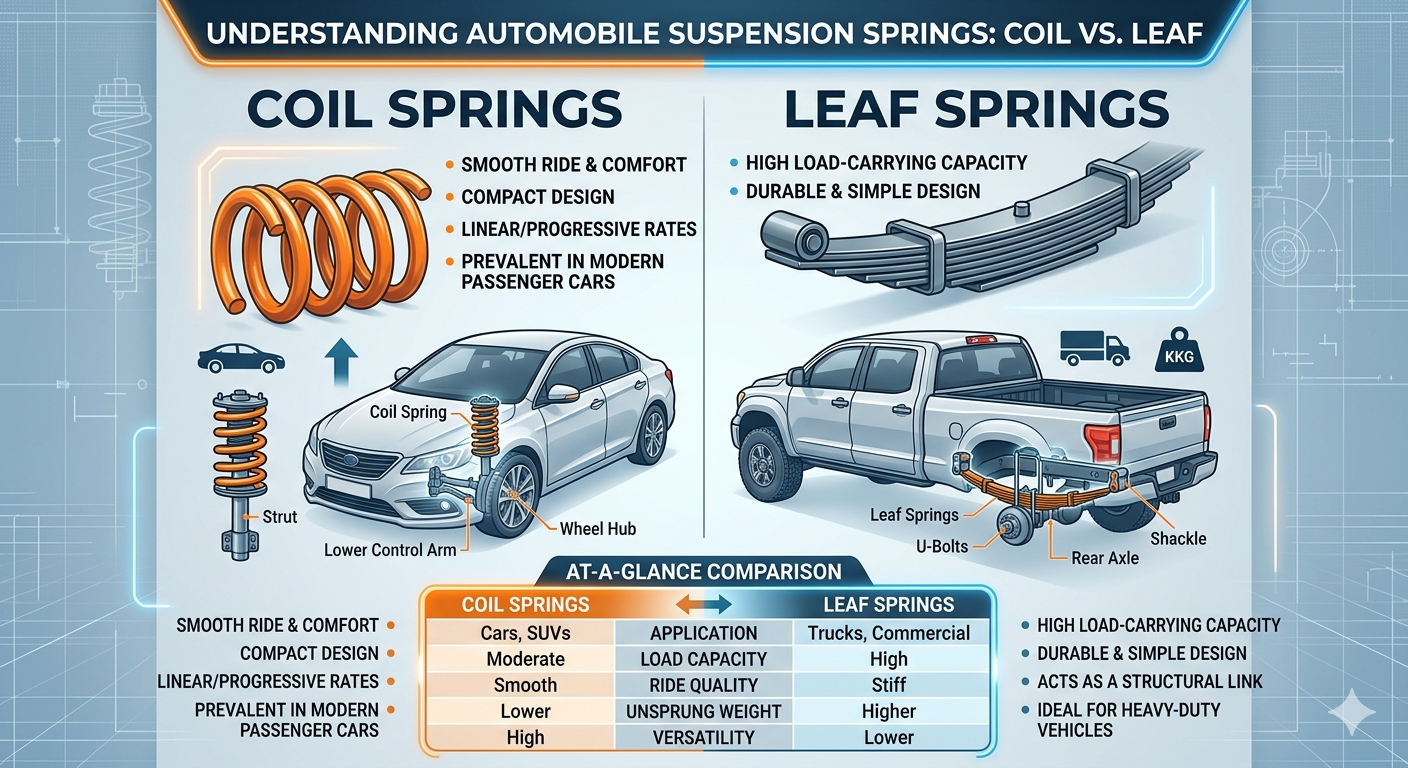

الجدول 1: المقارنة الفنية بين النوعين الأساسيين من نوابض التعليق في السيارات.

عوامل الأداء الفني وعلوم المواد

ال effectiveness of نوابض تعليق السيارات متجذر في علم المواد، وتحديدا استخدام الشد العالي سيليكون الكروم أو الكروم الفاناديوم الصلب. ويتم اختيار هذه السبائك بسبب حد المرونة العالي الذي تتمتع به، مما يضمن عودة الزنبرك إلى شكله الأصلي حتى بعد ملايين دورات الضغط.

على سبيل المثال، في سيارة الركاب القياسية، أ ربيع لفائف قد يكون معدل الربيع 300 رطل / بوصة. وهذا يعني أنه مقابل كل 300 رطل من القوة المطبقة، يضغط الزنبرك بوصة واحدة بالضبط. في المقابل، الثقيلة ربيع أوراق قد يكون للحزمة الموجودة على مركبة تجارية معدل تدريجي يبدأ من 500 رطل/بوصة ويزيد إلى 1200 رطل/بوصة عندما تصل المركبة إلى أقصى حمولتها. وهذا يمنع التعليق من "القاع" تحت الضغط الشديد.

التأثير على الوزن غير المعلق

أحد المقاييس الفنية المهمة في تصميم التعليق هو الوزن غير المعلق - كتلة نظام التعليق، والعجلات، والمكونات الأخرى المرتبطة بها مباشرة، بدلاً من دعمها بالزنبركات. نوابض لولبية تساهم بشكل أقل بكثير في الوزن غير المعلق من النوابض الورقية. يسمح الوزن المنخفض غير المعلق للإطارات بتتبع عيوب الطريق بشكل أكثر دقة، ولهذا السبب تستخدم جميع سيارات السباق عالية الأداء تقريبًا تكوينات متطورة للملف فوق الصدمات.

الصيانة وعلامات العطل للينابيع المعلقة

الحفاظ على نوعين أساسيين من automobile suspension springs يعد أمرًا حيويًا لسلامة السيارة، حيث قد يؤدي كسر الزنبرك إلى فقدان السيطرة أو تلف الإطارات. في حين أن النوابض مصممة لتدوم طوال عمر السيارة، فإن العوامل البيئية مثل أملاح الطريق والنقل الشديد يمكن أن تسبب فشلًا مبكرًا.

ل نوابض لولبية ، وضع الفشل الأكثر شيوعًا هو التآكل الذي يؤدي إلى كسر الإجهاد. يمكن أن يتسبب الملف المقطوع في جلوس السيارة بشكل غير متساوٍ أو إحداث ضوضاء عالية عند القيادة فوق المطبات. ل ينابيع الأوراق ، المشكلات الأكثر شيوعًا هي "الترهل" (فقدان القوس) أو قطع الأوراق الفردية داخل العبوة.

• التفتيش البصري: ابحث عن الشقوق أو الصدأ الشديد أو الميل إلى جانب واحد.
• ال Bounce Test: اضغط لأسفل على زاوية السيارة؛ إذا ارتد أكثر من مرتين، فقد يتم ارتداء المخمدات أو النوابض.
• تآكل الإطارات: غالبًا ما تشير أنماط تآكل الإطارات غير المتساوية إلى تراجع الربيع الذي أدى إلى تغيير محاذاة العجلات .

التطور والاتجاهات المستقبلية في تكنولوجيا الربيع

بينما نوابض لولبية و ينابيع الأوراق ومع استمرار هذه المعايير، تشهد صناعة السيارات تحولًا نحو المواد المركبة. لقد حلت بعض المركبات الحديثة محل النوابض الورقية الفولاذية التقليدية البلاستيك المقوى بالألياف (FRP) تصاميم أحادية الورقة. توفر هذه القوة نفسها مع انخفاض الوزن بنسبة 70%، مما يحسن بشكل كبير من كفاءة استهلاك الوقود وجودة الركوب.

علاوة على ذلك، فإن ظهور السيارات الكهربائية يفرض متطلبات جديدة أنظمة التعليق . نظرًا لأن المركبات الكهربائية تحمل مجموعات بطاريات ثقيلة، يجب أن تتعامل نوابضها مع أحمال ثابتة أعلى مع الحفاظ على مقصورة هادئة وخالية من الاهتزازات. وقد أدى ذلك إلى تطوير نوابض لولبية متطورة "متغيرة الدرجة" يمكن أن تظل ناعمة عند التموجات الصغيرة ولكنها تتصلب على الفور أثناء الانعطاف أو الكبح.

الأسئلة المتداولة (الأسئلة الشائعة)

1. ما هو نوع الربيع الأفضل للطرق الوعرة؟

ذلك يعتمد على الهدف. نوابض لولبية تقدم بشكل عام "تعبيرًا" أفضل (قدرة العجلات على التحرك بشكل مستقل فوق العوائق الكبيرة)، بينما ينابيع الأوراق هي preferred for heavy-duty overlanding where carrying gear and fuel is the priority.

2. هل يمكنني استبدال النوابض الورقية بالنوابض اللولبية؟

نعم، لكنه يحتاج إلى استكمال طقم تحويل التعليق . نظرًا لأن النوابض الورقية تحدد موقع المحور أيضًا، فإن التحويل إلى الملفات يتطلب إضافة أذرع تحكم وقضيب مسار لتثبيت المحور في مكانه، وهو مشروع هندسي كبير.

3. لماذا تستخدم بعض المركبات كلا الأمرين؟

تستخدم العديد من الشاحنات الصغيرة نوابض لولبية في الأمام لتوجيه دقيق وراحة أثناء الاستخدام ينابيع الأوراق في الخلف للتعامل مع الحمولة في سرير الشاحنة. يستخدم هذا النهج الهجين نقاط القوة في كلا النوعين الأساسيين.

4. ما المدة التي تدوم فيها نوابض تعليق السيارات عادةً؟

في الظروف المثالية، نوابض التعليق يمكن أن تستمر أكثر من 150،000 ميل. ومع ذلك، في المناطق التي تكثر فيها الثلوج وأملاح الطرق، قد تحتاج إلى استبدالها في وقت أقرب بكثير بسبب التعب الناجم عن التآكل.

الأفكار النهائية بشأن خيارات التعليق

فهم ما هما النوعان الأساسيان من نوابض تعليق السيارات هي الخطوة الأولى في تقدير الهندسة المعقدة التي تحافظ على استقرار وأمان سياراتنا. سواء كان ذلك متعدد الاستخدامات ومريحًا ربيع لفائف أو the rugged and reliable ربيع أوراق ، تستمر كلتا التقنيتين في لعب دور حاسم في البنية التحتية للنقل العالمي. مع تطور المواد وأوزان المركبات، من المرجح أن يظل هذان النوعان الأساسيان أساس نظام تعليق السيارات لسنوات عديدة قادمة.
